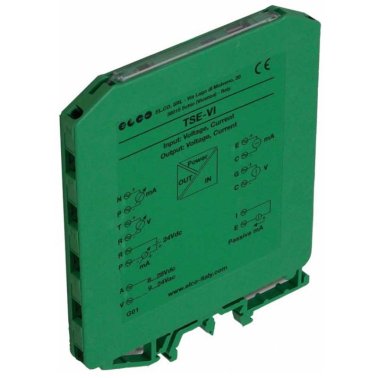

ELCO TSE-VI Convertitore di segnali analogici da tensione o corrente in un segnale normalizzato in tensione o corrente
TSE_VI-..4-A.pdf
(1.61 MB)
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 264,55 € | 322,75 € |
| 1 | Promo | 251,32 € | 306,61 € |
Vedi anche: Convertitore ELCO TSE-VI segnali analogici V/I
Convertitore Isolato TSE-VI - Tensione/ Corrente | Convertitore ELCO TSE-VI segnali analogici V/I
Il convertitore TSE-VI è un modulo compatto e ad alta precisione per la conversione isolata di segnali analogici in tensione o corrente. Pensato per applicazioni industriali su guida DIN, offre isolamento a tre vie da 1500Vrms, configurabilità tramite Dip-switch, software su PC e app Android. Con un'elevata velocità di risposta e ampia compatibilità con segnali attivi e passivi, è ideale per l'acquisizione, il condizionamento e la trasmissione sicura dei segnali analogici nei sistemi di controllo e automazione.
Caratteristiche principali
- Configurabile via Dip-switch, PC e App Android
- Isolamento a 3 vie: 1500 Vrms
- Alta precisione: 0,10%
- Tempo di risposta: 35 ms
- Montaggio su barra DIN da 7,5 mm
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Alimentazione | 8 ÷ 28 Vdc / 9 ÷ 24 Vac |
| Isolamento | 1500 Vac su 3 vie |
| Ingressi | Tensione: 0-10 V / 10-0 V Corrente: 0-20 mA / 20-0 mA |
| Uscite | Tensione: 0-10 V / 0-5 V Corrente: 0-20 mA / 4-20 mA |
| Configurazione | Software TSE-CONF (PC/App) |
| Precisione | 0,10% |
| Linearità | 0,05% f.s. |
| Deriva termica | 0,01% f.s. |
| Temperatura operativa | -20 ÷ 70 °C |
| Dimensioni (LxAxP) | 90 x 112 x 7,5 mm |
| Montaggio | Guida DIN |
| Peso | 50 g |
| Conformità | CE - EMC EN50081-2, EN50082-2, EN61000 |
Il Convertitore/Isolatore
TSE-VI
converte e isola, con elevata precisione, un segnale analogico da tensione o corrente isolandolo in un’uscita in Tensione o Corrente. Il segnale di uscita può essere diretto o inverso. in una uscita in segnali normalizzati sempre in Tensione o Corrente. Il segnale di uscita può essere diretto o inverso. Il dispositivo è
galvanicamente isolato
sulle tre vie (ingresso, alimentazione e uscita) assicurando una valida protezione contro i disturbi riscontrabili negli ambienti industriali. Il dispositivo è totalmente programmabile attraverso il software
ELCO TSE-CONF
o tramite
DIP Switch
. Il dispositivo è alloggiato in un robusto contenitore plastico, di spessore 7,5 mm, adatto al montaggio su guida DIN.
- Ingresso configurabile per Tensione e corrente
- Uscita configurabile in Tensione o Corrente
- Alimentazione 8…28 Vdc e 9…24 Vac
- Massima versatilità con la programmazione via PC o Android
- Elevata precisione e velocità
- Convertitore A/D controllato da microprocessore
- Assorbimento ridotto
- Isolamento sulle tre vie
- Elevata precisione (0,1%)
- Conversione della misura a 14 bit
- Led di segnalazione presenza tensione (blu) e fuori scala (rosso)
- Installazione semplificata con montaggio su guida DIN
- Dimensioni estremamente contenute (spessore 7,5 mm)
- Programmazione con software ELCO TSE-CONF e programmatore ELCO TSE-USB o ELCO TSE-WIFI senza la necessità di cablaggi esterni o in alternativa tramite DIP Switch
- Compatibilità EMC conforme a EN 50022 e EN 50035
Tag e parole chiave
Convertitore isolato, segnale analogico, corrente 4-20mA, tensione 0-10V, modulo DIN, EL.CO., convertitore attivo passivo, trasmettitore di segnale, condizionatore di segnale, TSE VI
Codici prodotto: TSE-VI, 630073, 0798287
Sostituisce: TSEN-VI, 283TSEN-VI
