ELCO | Convertitore Isolato Slim Serie EST (EST-VI) | Da 0–5/10 V a 0–4/20 mA | DIN
Art. #: 350EST-VI
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 0,00 € | 0,00 € |
Vedi anche: ELCO TSE-VI Convertitore di segnali analogici da tensione o corrente in un segnale normalizzato in tensione o corrente

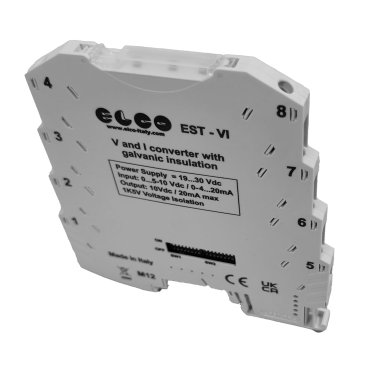

Modulo Convertitore Isolato Slim Serie EST-VI
Il modulo EST-VI è un convertitore isolato a 3 vie per segnali analogici in tensione o corrente, ideale per l'uso industriale dove è richiesta alta precisione e isolamento galvanico da 1.5KV. Supporta input attivi o passivi in V o mA e fornisce un'uscita proporzionale selezionabile. L'installazione è semplificata grazie alla larghezza ridotta (6,3 mm) e alla possibilità di montaggio su barra DIN. Il modulo può essere configurato tramite dip-switch o via Modbus RTU (RS485) utilizzando accessori dedicati. La funzione Smart-Connection consente il cablaggio a pacchetto con alimentazione e comunicazione centralizzata.
Un convertitore tensione-corrente trasforma un segnale elettrico in tensione (es. 0-10V) in un segnale in corrente (es. 4-20mA) o viceversa. Serve a rendere compatibili dispositivi con standard diversi in impianti industriali. È fondamentale per garantire il corretto scambio di dati tra sensori, PLC e strumenti di controllo.
Caratteristiche principali
- Convertitore isolato 3 vie 1K5V
- Alimentazione 19…30 VDC
- Ingresso V-I o sensore di temperatura
- Uscita proporzionale V-I
- Montaggio su barra DIN
- Larghezza compatta: 6,3 mm
- Configurabile via dip-switch o Modbus RTU
- Bus su barra DIN tramite accessori
- Led di segnalazione integrato
Dati tecnici
| DATI DI INGRESSO | |
|---|---|
| Numero ingressi | 1 |
| Tipologie | 0…10/2…10/0…5/1...5 V – 0…20/4…20 mA |
| Input | Attivo o passivo |
| Impedenza max | 110 KΩ (V) / 35 Ω (mA) |
| DATI DI USCITA | |
| Numero uscite | 1 |
| Tipologie | 0…10/2…10/0…5/1...5 V – 0…20/20…0/4…20/20…4 mA |
| Impedenza carico | ≥ 2 KΩ (V) / ≤ 500 Ω (mA) |
| Risoluzione | 10 mV (V) / 10 µA (mA) |
| SPECIFICHE GENERALI | |
| Tensione alimentazione | 19…30 VDC |
| Assorbimento | 35 mA @ 24VDC, max 45 mA |
| Potenza | < 850 mW |
| Isolamento | 1K5V su 3 vie, 1 min |
| Tempo di risposta | 60 ms (senza filtro), 120 ms (con filtro) |
| Classe di precisione | 0.20% |
| Deriva termica | 0,01% f.s. <120 ppm/k |
| Conversione A/D | 14 bit |
| Comunicazione | Modbus RS485 |
| Configurazione | Dip-switch / Modbus RTU |
| SPECIFICHE CONNESSIONE | |
| Tipo morsetti | A vite |
| Sezione conduttori | 0.2 mm²…2.5 mm² / 24…12 AWG |
| Lunghezza spellatura | 8 mm |
| Connessione bus | Accessorio opzionale |
| DATI TERMICI | |
| Temperatura operativa | -20 ÷ +65 °C |
| Temperatura stoccaggio | -40 ÷ +85 °C |
| NORME E CONFORMITÀ | |
| Conformità | CE |
| Sicurezza | IEC 61010-1 |
| Compatibilità EMC | EN 61000-6-2 / EN 61000-6-4 |
Codici prodotto
350EST-VI, EST-VI, 630077
