Marca: Elco

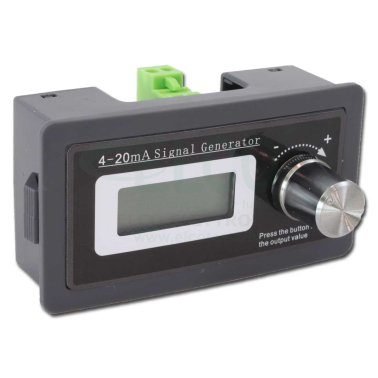

Generatore Segnale di Loop 4-20mA Analogico a 2 fili con display LCD retroilluminato

Art. #: 560GEN420

Disponibilità: disponibile
Quantità Prezzo IVA esclusa IVA inclusa*
1 Listino € 17,20 € 20,98
1 Promo € 16,34 € 19,93
3 5% € 15,523 € 18,938
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente
Quantità

Generatore Calibratore di Segnale di Loop 4-20mA Analogico a 2 fili

Questo strumento compatto è un utilissimo calibratore o generatore e di loop 4-20mA semplificato con display LCD. L'intervallo di simulazione va da 3 mA a 21 mA, con una precisione è fino a 0,01 mA. Il valore del segnale di uscita viene visualizzato direttamente sul display LCD, il display LCD retroilluminato. La corrente di uscita è regolabile tramite manopola di regolazione dell'encoder di precisione, e permette due modalità di regolazione: regolazione fine e regolazione approssimativa. Il simulatore di loop 4-20mA può anche generare dinamicamente delle curve preimpostate. È ampiamente utilizzato per testare segnali da sensore e trasduttori, PLC, DCS e altri dispositivi. Il generatore di segnale è predisposto per essere installato a pannello e funziona con i principali PLC in commercio, e può anche essere utilizzato nella simulazione 4-20 mA a 3 fili e a 4 fili aggiungendo una resistenza.

  • Display LCD (con retroilluminazione).
  • Uscita programmabile su 9 stpe (per ogni step può essere impostato: tempo di esecuzione "T" / corrente iniziale "A" / corrente finale "B").
  • Per la regolazione è utilizzato un encoder digitale rotativo.
  • Con protezione da inversione di polarità.
  • Alta precisione e linearità.
  • Basso consumo e segnale in uscita stabile.
  • Design elegante e compatto, di facile installazione anche a pannello.

Caratteristiche Principali

  • Corrente di uscita: 3mA-21mA
  • Tensione di alimentazione: 15V-30V
  • Resistenza di campionamento: 10 - 500 Ohm
  • Precisione di visualizzazione: 0,05 mA
  • Precisione di uscita: ± 0,5%
  • Dimensioni fisiche (anteriore): 79,5x42 mm
  • Dimensione fisica (posteriore): 72,5x39,5 mm
  • Dimensioni apertura del pannello: 77x40 mm

Collegamento Uscita Simulazione 4-20mA a 2 fili

(La connessione del generatore di segnale 4-20 mA non ha polarità positiva e negativa, non è richiesto alcun alimentatore nell'applicazione del circuito 4-20 mA. Lo schema di applicazione a 4 fili a 3 fili è simile a quello del circuito di cablaggio a 2 fili.)

Schema di collegamento per simulazione Loop 4-20mA

Simulatore loop 4-20mA a 2 fili (applicabile per PLC Siemens)


 Collegamento Calibrazione 4-20mA a 3 fili


Collegamento Calibrazione 4-20mA a 4 fili


Forme Segnali in Uscita


Impostazione della simulazione del loop 4-20mA

Il generatore di segnale ha due modalità operative: manuale e dinamica.
Per regolare manualmente la corrente basta ruotare la manopola dell'encoder. Ci sono due opzioni di regolazione:

  • Regolazione fine (impostazione predefinita): variazione graduale di 0,05 mA, da 3 mA a 21 mA, l'angolo di rotazione della manopola è di 18 giri.
  • Regolazione ampia: variazione del passo di 0,5 mA, da 3 mA a 21 mA, l'angolo di rotazione della manopola è di 1,8 giri.

 In modalità manuale per salvare il valore di uscita: premere brevemente la manopola dell'encoder, quindi rilasciare. Lo schermo visualizzerà "...". Questo sta ad indicare che il valore è stato salvato correttamente e sarà il valore di uscita del prossimo avvio. Il valore di avvio resterà quello memorizzato fino a quando non premeremo nuovamente la manopola dell'encoder.

In modalità di uscita dinamica l'uscita seguira automaticamente il profilo di un loop in memoria.
