Marca: Elco

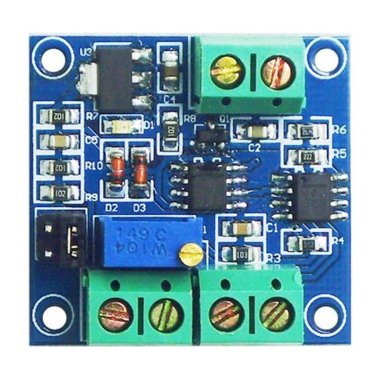

Convertitore da 0-10 Volt a PWM

Art. #: 8630-10-PWM

Disponibilità: disponibile
Quantità Prezzo IVA esclusa IVA inclusa*
1 Listino € 11,20 € 13,66
1 Promo € 10,08 € 12,30
5 10% € 9,072 € 11,068
10 20% € 8,064 € 9,838
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente
Quantità

Modulo di conversione regolabile da tensione 0-5 V / 0-10 V a PWM con Duty Cycle 0-100%

Questo circuito converte la tensione 0-5V / 0-10V in un'uscita PWM 0-100% e la regolazione della tensione può modificare il Duty Cycle del segnale PWM. Può essere utilizzato per il controllo dei motori.

Caratteristiche

  • Facile da usare, la regolazione del potenziometro permette una regolazione fine del convertitore
  • I ponticelli a jamper permettono di scegliere due intervalli di tensione in ingresso
  • Piccole dimensioni, facile da trasportare e applicare
  • Tensione di funzionamento: 7-12 V.DC
  • Intervallo di conversione: 0-5 V / 0-10 V in 0-100%  PWM
  • Tolleranza: 1% -3%
  • Temperatura di lavoro: -25 ~ 85 ℃
  • Frequenza: 50 KHz

Collegamenti

  1. VCC: Positivo Alimentazione 7-12V
  2. GND: messa a terra alimentazione
  3. VIN: tensione di ingresso 0-10V
  4. GND: massa della tensione di ingresso
  5. GND: uscita PWM terra
  6. PWM: uscita PWM

Istruzioni Operative

  1. Collegare la tensione di esercizio con VCC e GND. Attenzione: non possono essere collegati in modo inverso
  2. Collegare il segnale di controllo VIN e selezionare la gamma di tensione (0-5 V o 0-10 V)
  3. Collegare l'uscita del segnale PWM
  4. La tensione VIN regolerà proporzionalmente il Duty Cycle del segnale PWM in uscita
  5. Il potenziometro permette di regolare finemente la precisione
