Trend Networks VDV II PRO PoE Verificatore Cavi di Rete R158004
Art. #: 560VDV-II-PRO-POE
Disponibilità:
Prodotto obsoleto – Fuori produzione
Il verificatore PoE Pro consente di evitare di procedere per tentativi durante l'installazione, la manutenzione e la risoluzione dei problemi delle reti in cui viene implementato PoE. Prima i tecnici dovevano conoscere tutti i vari standard, le uscite di potenza dei dispositivi e le lunghezze dei cavi per essere sicuri che un dispositivo funzionasse correttamente. PoE Pro identifica la classe della sorgente PoE e dell'alimentazione disponibile per un dispositivo PoE, indipendentemente dalla lunghezza del cavo, dalla qualità del cavo o da altri fattori.
- Individua i guasti dei cavi, evitando di procedere per tentativi
- Rilevamento PoE: identifica lo standard IEEE, la classe, il tipo, la potenza massima e la tensione disponibile
- Fornisce un risultato Pass/Fail chiaro agli standard IEEE 802.3af/at/bt
- Identifica i servizi telefonici analogici (PBX) e digitali (ISDN)
- Visualizza la velocità di rete e le informazioni duplex
- Rileva le alte tensioni e fornisce un avviso visivo e acustico per evitare danni al tester
- Compatibile con la maggior parte degli iniettori PoE non standard
- Test di estensione della potenza: premendo il pulsante di rete per 3 secondi, PoE Pro aumenta la richiesta di alimentazione fino a un massimo di 90 watt
Funzionalità Principali
- Supporta le connessioni RJ45, RJ11/12 e coassiale
- Mappa dei fili per errori di cablaggio, coppie divise, cortocircuiti e circuiti aperti
- Verifica schermatura del cavo
- Lunghezza del cavo
- Distanza fino al circuito aperto/cortocircuito (TDR)
Tracciamento del Cavo
- Generatore di Tono analogico e digitale
- Compatibile con le comuni sonde di tracciamento per cavi
Test delle Reti Attive
- Lampeggio della Porta
- Rilevamento servizio multimediale - Ethernet, servizio telefonico analogico / digitale e ISDN
- Rilevamento Velocità Ethernet 10/100/1000 Mb/s
Altre Funzionalità
- Risultati istantanei: i risultati vengono mostrati non appena si collega il cavo
- Schermo più ampio da 2.9”
- Retroilluminazione
- Protezione da Sovratensione
Test PoE
- Convalida PoE per garantire il corretto funzionamento del dispositivo e della rete
- Supporto 802.3bt High Power PoE (fino a 90 watt)
- Compatibile con la maggioranza degli iniettori PoE non standard
- Identifica il tipo di PSE (af/at/bt)
- Identifica la classe PSE da 0 fino a 8
- Determina la potenza massima disponibile (watt) nella posizione del dispositivo
- Visualizza la tensione
- Mostra quante coppie utilizzano PoE

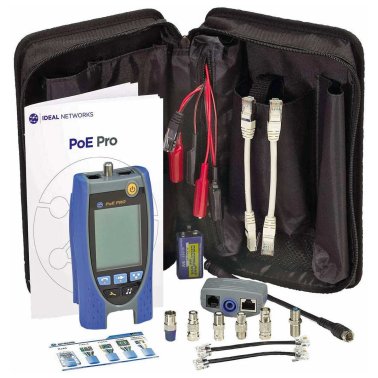

Contenuto del Kit
PoE Pro – Verificatore per Cavi di Dati e PoE. Include 1 tester, 1 unità remota a doppia porta, 1 unità remota coassiale, 1 batteria alcalina, 1 guida utente multi lingue, 2 cavi RJ45 a morsetto coccodrillo da 390mm, 2 cavi schermati RJ45 a RJ45 da 150mm, 2 cavi RJ12 a RJ12 da 100mm, 1 cavo da spina F a spina F da 230mm, 1 connettore F-81, 1 adattatore femmina BNC a maschio F, 1 adattatore femmina BNC a femmina F, 1 adattatore femmina RCA a maschio F, 1 adattatore femmina RCA a femmina F, 1 x scheda tascabile con schemi di cablaggio, 1 borsa da trasporto.
Codici Prodotto: VDV II PRO POE, R158004, PoE Pro
Brand: Ideal Networks, Trend Networks
