Marca: Fluke Networks

Fluke Networks LIQ-100 LinkIQ Cable+Network Tester

Art. #: 560LIQ-100

Disponibilità: su ordinazione
Quantità Prezzo IVA esclusa IVA inclusa*
1 Listino € 1.691,00 € 2.063,02
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente
Quantità

Fluke Networks LIQ-100 LinkIQ Cable+Network Tester

LinkIQ™ Cable+Network è un Tester per reti LAN per la verifica delle prestazioni dei cavi fino a 10 GB/s e per la risoluzione dei problemi di connettività e dei problemi legati all'alimentazione PoE (Power over ethernet). LinkIQ convalida le prestazioni dei cavi utilizzando misurazioni basate sulla frequenza e fornisce informazioni sulla distanza dal guasto insieme a una mappatura del cavo sottoposto al test. LinkIQ esegue inoltre la diagnostica dello switch più vicino per identificare i principali problemi di rete e convalidare la configurazione dello switch, eliminando la necessità di utilizzare un altro dispositivo. Tra le altre funzioni sono previste l'emissione di segnali analogici e digitali, l'identificazione delle porte tramite lampeggio (Port Blink), l'autenticazione 802.1x, localizzatori remoti e la possibilità di gestire i risultati tramite LinkWare™ PC.

Il test su cavi di cui fidarti

LinkIQ™ misura lunghezze fino a 305 m e indica la distanza da guasti quali interruzioni, cortocircuiti e cavi non terminati. L'utilizzo dell'ID remoto consente di ottenere una mappatura completa dei doppini in modo da identificare i doppini con cablaggio errato oppure spaiati. La
principale caratteristica del test sui cavi con il LinkIQ™ è quello di testare le prestazioni dei cavi e qualificare la larghezza di banda del cablaggio, da 10BASE-T a 10GBASE-T (10 Mb/s fino a 10 Gb/s). LinkIQ™ esegue questi test tramite misurazioni basate sulla frequenza. L'utilizzo di misurazioni basate sugli standard IEEE assicura che i collegamenti testati soddisfino i requisiti di prestazioni rispetto ad altri tester che dimostrano solo che i dispositivi sono collegati e sono in grado di comunicare tra loro. Gli operatori possono impostare requisiti di prestazioni da 10 Mb/s a 10 Gb/s per una semplice indicazione “passato/fallito” (pass/fail).

Rilevamento automatico dei test

LinkIQ dispone della funzione di rilevamento automatico che riconosce un dispositivo collegato e seleziona automaticamente il tipo di test compatibile. Il rilevamento automatico dei test consente di eseguire:

  • Test del cavo. Se il LinkIQ rileva un Remote ID collegato all'estremità del cavo in rame, esegue una serie di test a radiofrequenza (RF) per determinare i parametri di trasmissione del cavo. I parametri vengono confrontati con i limiti di test specificati dallo standard IEEE 802.3 per Ethernet.
  • Switch Test. Se il LinkIQ rileva rileva un dispositivo di rete connesso esegue una serie di query per determinare e segnalare informazioni sullo switch o su un dispositivo. Determina inoltre le informazioni sul dispositivo e segnala le velocità dei dati note con full-duplex o half-duplex.
  • Switch Test con Power over Ethernet (PoE). Se il LinkIQ rileva un dispositivo PSE (Power Sourcing Equipment) può eseguire un test Power over Ethernet (PoE), segnalando la classe di alimentazione che il dispositivo può stabilire in caso di conformità allo standard IEEE 802.3 per dispositivi PSE. Inoltre, il LinkIQ pone un carico sul PSE per determinare se è in grado di supportare il carico del livello di potenza stabilito sul dispositivo alimentato (PD, Powered Device). Il PSE è un dispositivo, ad esempio uno switch, in grado di fornire l'alimentazione PoE. Il PD è un dispositivo in grado di ricevere l'alimentazione PoE da un PSE. Con il test PoE attivato, il LinkIQ esegue automaticamente un test PoE al termine di un test di uno switch di rete.

Test PoE approfondito

Mentre lo standard PoE semplifica l'installazione di dispositivi come videocamere di sicurezza e punti di accesso, un sondaggio condotto dalla Ethernet Alliance su oltre 800 installatori, integratori e utenti finali ha rilevato che quattro intervistati su cinque hanno riscontrato difficoltà nell'integrazione dei sistemi PoE. In parte, è possibile tenere conto del fatto che l'IEEE offre tre standard PoE, il termine "PoE" non è registrato e vi sono una varietà di implementazioni non conformi agli standard. Per semplificare l'installazione e la risoluzione dei problemi PoE, LinkIQ visualizza i doppini in cui viene fornita l'alimentazione, inclusi i diversi livelli di potenza e i doppini per implementazioni a doppia firma. Inoltre, LinkIQ posizionerà un carico sulla connessione per garantire che l'alimentazione teorica venga effettivamente erogata dallo switch nell'infrastruttura di cablaggio.

Documentazione di LinkWare™

LinkIQ fornisce capacità di documentazione complete dei test eseguiti. È possibile memorizzare fino a 1.000 risultati nel tester, richiamabili e con nomi descrittivi. I nomi e i numeri dei test incrementano automaticamente in modo progressivo man mano che vengono salvati ("Allegato B-1", "Allegato B-2", "Allegato B-3", ecc.) e ciò consente di risparmiare molto tempo durante il test dei cavi in sequenza. I dati dei report possono essere esportati su un PC a scopo di documentazione. LinkIQ utilizza LinkWare™ PC, il software di creazione di report di Fluke Networks, che supporta una varietà di tester da 20 anni a questa parte ed è di fatto la soluzione di reporting del settore con decine di migliaia di utenti attivi. LinkWare può essere utilizzato per memorizzare i risultati e generare report in formato PDF.

Alcuni esempi di test

SCreen4
Test su cavo effettuato con remoto collegato mostra l'ID remoto numero 5, la lunghezza, l'appaiamento di ciascun conduttore e le prestazioni del cavo fino a 10 Gb/s
Screen5
Test su cavo effettuato con remoto collegato mostra l'ID remoto numero 1, la lunghezza e l'appaiamento di ciascun conduttore, le prestazioni del cavo fino a 2.5 Gb/s, ma il test non è passato a causa di un limite di 10 Gb/s impostato  dall'utente.
Screensh3
Test su cavo effettuato senza remoto collegato mostra la lunghezza e l'appaiamento di ciascun
conduttore
Le impostazioni Power over Ethernet della porta switch mostrano i doppini utilizzati, l'alimentazione e la classe disponibili e i risultati del test PoE sotto carico.
Le impostazioni Power over Ethernet della porta switch mostrano i doppini utilizzati,
l'alimentazione e la classe disponibili e i risultati del test PoE sotto carico.
Screensh_2
Il test della porta dello switch mostra il numero della porta, il nome dello switch e della VLAN
insieme alla velocità teorica e alle impostazioni full o half duplex. Scorrendo verso il basso
vengono visualizzati i risultati relativi al Power over Ethernet.
LINKIQ100
1. Porta RJ45, 2. Risultati di misurazione basati sulla frequenza PASS/FAIL, 3. Display touchscreen a colori, 4. La misurazione della lunghezza mostra la distanza di terminazione, cortocircuiti e cavi non terminati, 5. La mappatura dei cavi mostra il tipo e la posizione del , guasto, 6. Porta USB-C per l'esportazione dei dati, gli aggiornamenti software e la ricarica, 7. Il "tachimetro" con cavo fornisce informazioni sulla larghezza di banda fino a 10 G, 8. Salvataggio fino a 1000 risultati di test sull'unità ed  esportazione dati su LinkWare™ PC

Ulteriori caratteristiche

  • Genera toni analogici o digitali compatibili con la sonda IntelliTone™ o Pro3000™ per facilitare l'individuazione dei cavi in una parete o in stanza
  • Blink Port light (spia porta lampeggiante) sull'interruttore per aiutare a identificare la porta dello switch collegato
  • Compatibile con gli identificatori remoti PoE MicroScanner™ per l'identificazione della presa Ethernet
  • Display touchscreen sensibile basato sui gesti
  • Batteria ricaricabile agli ioni di litio
  • Funzionalità semplice per gli aggiornamenti dei test di rete tramite USB-C via LinkWare™ PC
  • Ricarica tramite porta USB-C standard

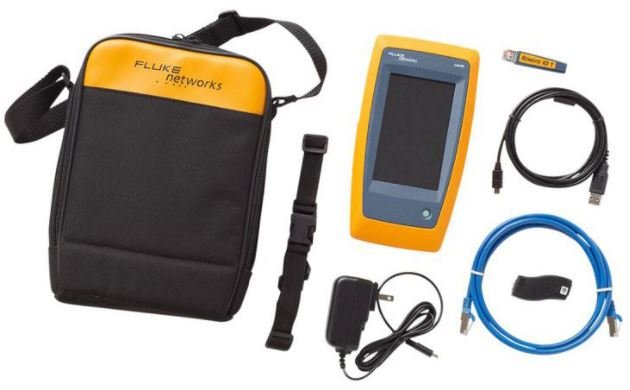

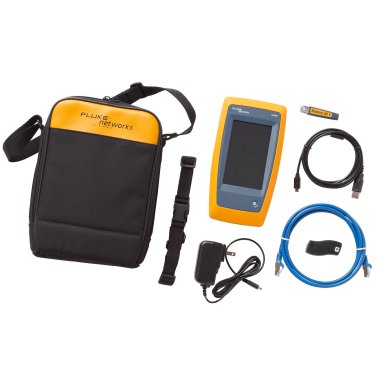

Contenuto della fornitura LIQ-100

  • tester cavi+rete LinkIQ con ID remoto n. 1
  • guida di riferimento rapido
  • cavo da USB-C a USB-A
  • cavo di ricarica
  • cavo patch Cat6A
  • adattatore modulare RJ45/11
  • cinghia di aggancio con supporto ID remoto
  • custodia da trasporto
  • codice prodotto: LIQ-100, 0754082152163, 5226604
LIQ_100_dotazione

Per ulteriori informazioni si rimanda ai documenti disponibili in allegato
