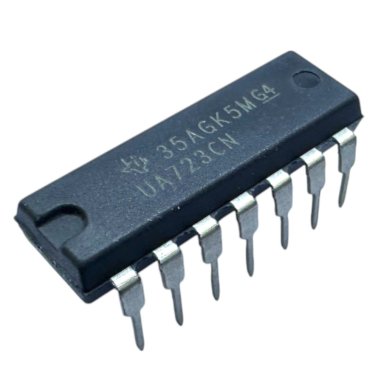

Texas Instruments UA723CN | Regolatore di tensione variabile 150mA 40V | Package DIP-14
Art. #: 230UA723CN
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 1,3735 € | 1,67567 € |
| 1 | Promo | 1,30483 € | 1,591893 € |
| 5 | 5% | 1,23959 € | 1,5123 € |
| 10 | 10% | 1,17435 € | 1,432707 € |
| 25 | 15% | 1,10911 € | 1,353114 € |
Texas Instruments UA723CN | Regolatore di tensione variabile 150mA 40V | Package DIP-14
Descrizione
Il Texas Instruments UA723CN è un regolatore di tensione integrato di precisione, progettato per offrire un'alta stabilità termica, un'eccellente regolazione di ingresso e carico, e un basso consumo in standby. Questo componente consente una regolazione variabile della tensione in uscita da 2 V fino a 37 V, con una corrente di carico massima di 150 mA senza transistor esterni. Grazie alla sua capacità di limitazione della corrente regolabile e alla possibilità di funzionare con tensioni di ingresso fino a 40 V, è adatto a diverse configurazioni, inclusi alimentatori in serie, shunt, switching o flottanti. Il package DIP-14 facilita l'integrazione in schede elettroniche standard, garantendo facilità di montaggio e affidabilità nel funzionamento.
Caratteristiche principali
- Corrente di carico massima: 150 mA senza transistor esterni
- Tensione d'ingresso: fino a 40 V
- Tensione di uscita regolabile: da 2 V a 37 V
- Elevata reiezione del ripple: fino a 86 dB con condensatore di riferimento
- Bassa corrente di standby: tipicamente 2.3 mA a 30 V ingresso
- Limitazione di corrente regolabile
- Alta stabilità termica e ottima regolazione carico/ingresso

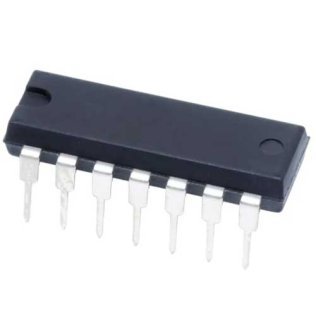

- Package: DIP-14, facile da montare
Dati tecnici
| Parametro | Valore Tipico | Unità |
|---|---|---|
| Tensione di uscita regolabile | 2 – 37 | V |
| Corrente di uscita massima | 150 | mA |
| Tensione di ingresso massima | 40 | V |
| Reiezione del ripple (Cref=5 µF) | 86 | dB |
| Corrente in standby | 2.3 | mA |
| Tensione di riferimento | 7.15 | V |
| Temperatura di esercizio | 0 – 70 | °C |
Applicazioni tipiche
- Alimentatori lineari regolabili
- Regolatori di tensione in circuiti analogici
- Protezione di carico con limitazione di corrente
- Sistemi di alimentazione positiva e negativa
- Progetti elettronici industriali e di laboratorio
Codici prodotto
230UA723CN, UA723CN, 079208
