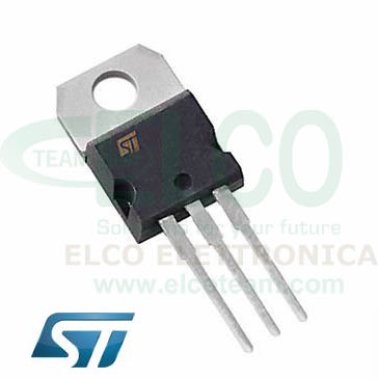

LD1117V33 STMicroelectronics Regolatore di tensione 3.3V 0.8A TO220 LD33CV
Art. #: 230LD1117V33
Disponibilità:
disponibile
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | € 0,546 | € 0,666 |
| 1 | Promo | € 0,4914 | € 0,5995 |
| 10 | 10% | € 0,44226 | € 0,53956 |
| 25 | 20% | € 0,39312 | € 0,47961 |
| 50 | 40% | € 0,29484 | € 0,35970 |
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente
STMICROELECTRONICS LD1117V33
Il LD1117V33 è un regolatore di tensione positivo a bassa uscita (LDO) a 3 pin da TO-220. L'alta efficienza è garantita dal transistore di passaggio NPN. A differenza di PNP, la corrente quiescente scorre nel carico e il condensatore minimo di 10µF è necessaria per la stabilità. Il taglio su onchip consente a questo regolatore di raggiungere una tolleranza di tensione di uscita molto ridotta di ± 1% a 25 ° C.
- La tensione di uscita fissa è di 3,3V
- La bassa tensione di discesa è 1,1V con corrente di uscita 800mA
- Corrente in uscita 950mA
- Tensione di ingresso di funzionamento 15V
- Corrente interna e limite termico
- Disponibile in ± 1% (a 25 ° C) e tolleranza al 2% a intervallo di temperatura completa
- Il rifiuto della tensione di alimentazione è tipicamente 75dB
- La temperatura di giunzione di funzionamento è compresa tra 0 ° C e 125 ° C
Caratteristiche Principali
- Tensione d'uscita: fissa 3,3 V
- Corrente d'uscita nominale: 950 mA
- Tensione d'ingresso massima: 15 V
- Tensione di drop out: 1,1 Volt
- Contenitori TO-220
- Temperatura di servizio 0...+125 °C
- Tolleranza ±5 %
