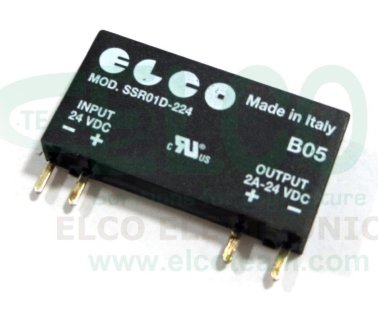

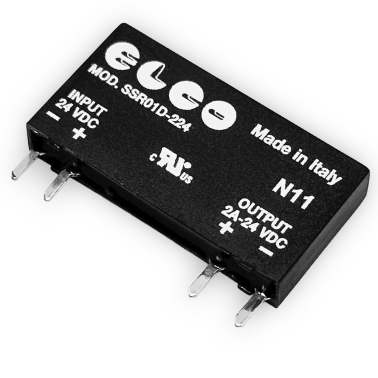

ELCO SSR01D-224 Rele' Statico 2A 24 VDC
Art. #: 283SSR01D-224
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 20,73 € | 25,2906 € |
| 1 | Promo | 19,6935 € | 24,02607 € |
Relè Statico ELCO SSR01D-224
Descrizione
Relè statico DC ultra compatto, progettato per applicazioni su circuito stampato dove lo spazio è critico. Con dimensioni di 28 x 15 x 5 mm, offre una soluzione affidabile per la commutazione di carichi DC fino a 2 A a 24 VDC. La configurazione SPST-NO e la commutazione istantanea lo rendono adatto per applicazioni ad alta velocità.
Caratteristiche principali
- Ingresso di controllo: 15–30 VDC
- Corrente di pilotaggio: 2,2–4,6 mA
- Tensione di innesco: 15 VDC
- Tensione di disinnesco: <15 VDC
- Uscita: 0–24 VDC, 2 A nominali
- Caduta di tensione in uscita: <120 mV
- Tempo di innesto: <60 µs
- Tempo di disinnesto: <600 µs
- Isolamento ingresso/uscita: 2500 V
- Dimensioni: 28 x 15 x 5 mm
Applicazioni
- Automazione industriale
- Controllo di motori DC
- Sistemi di illuminazione
- Apparecchiature medicali
- Sistemi di sicurezza
Tabella tecnica
| Parametro | Valore |
|---|---|
| Tensione ingresso | 15–30 VDC |
| Corrente pilotaggio | 2,2–4,6 mA |
| Tensione innesco | 15 VDC |
| Tensione disinnesco | <15 VDC |
| Tensione uscita | 0–24 VDC |
| Corrente uscita | 2 A nominali |
| Caduta tensione uscita | <120 mV |
| Tempo innesto | <60 µs |
| Tempo disinnesto | <600 µs |
| Isolamento ingresso/uscita | 2500 V |
| Dimensioni | 28 x 15 x 5 mm |
Codici prodotto
283SSR01D-224, SSR01D-224
