SSR20-524B Relè' stato solido ELCO controllo 10-32VDC uscita 5A 35VDC
Art. #: 283SSR20-524B
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 23,70 € | 28,914 € |
| 1 | Promo | 22,515 € | 27,4683 € |

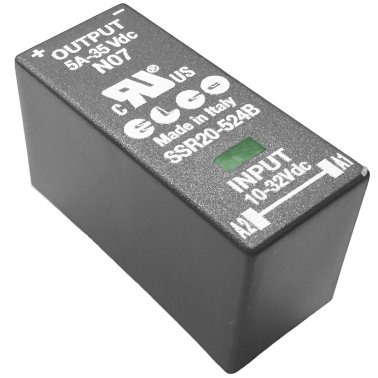

Relè Statico ELCO SSR20-524B
Descrizione
Relè statico DC della serie SSR20, progettato per sostituzione diretta di relè elettromeccanici SPST-NO su PCB. Compatibilità pin-to-pin garantita. Ideale per applicazioni dove servono compattezza, isolamento galvanico e assenza di rimbalzi meccanici. Nessuna polarità in ingresso, LED integrato per diagnostica base. Prestazioni lineari, niente ritardi o isteresi fastidiose.
Caratteristiche principali
- Ingresso DC non polarizzato 10–32 V
- Uscita da 0 a 35 VDC – 5 A nominali
- Configurazione contatto: SPST-NO
- Commutazione istantanea, zero delay
- LED integrato per presenza tensione
- Isolamento ingresso/uscita: 2500 V
- Compatto: 12,7 x 15,7 x 29 mm
- Passo terminali 3,5 mm
Applicazioni
- Sostituzione relè meccanici su PCB
- Automazione industriale con segnali DC
- Comando carichi resistivi o induttivi DC
- Dispositivi embedded o sistemi OEM
Tabella tecnica
| Parametro | Valore |
|---|---|
| Tensione ingresso | 10 – 32 VDC (non polarizzato) |
| Corrente uscita | 5 A max (DC) |
| Tensione uscita | 0 – 35 VDC |
| Configurazione | SPST-NO |
| Commutazione | Istantanea |
| Isolamento galv. | 2500 V |
| Indicatore LED | Sì, tensione ingresso |
| Dimensioni | 12,7 x 15,7 x 29 mm |
| Passo terminali | 3,5 mm |
Codici prodotto
SSR20-524B, 600188, 2000000448633, 044863
