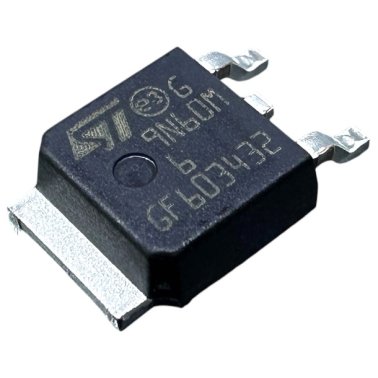

STMicroelectronics STD9N60M6 - MOSFET Canale N 600V 6A DPAK
Art. #: 210STD9N60M6
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 3,633 € | 4,43226 € |
STMicroelectronics STD9N60M6 - MOSFET N-channel 600V 6A DPAK
Descrizione
Il STD9N60M6 di STMicroelectronics è un MOSFET N-channel da 600V con corrente di drain fino a 6A, progettato per applicazioni di switching ad alta efficienza. Realizzato con la nuova tecnologia MDmesh M6, garantisce perdite di commutazione ridotte e resistenza RDS(on) più bassa rispetto alle generazioni precedenti. Con protezione Zener integrata e pienamente testato per l'effetto valanga, questo dispositivo in package DPAK offre un'eccellente affidabilità e prestazioni ideali per convertitori LLC, PFC boost e switching ad alta frequenza.
Caratteristiche principali
- Tensione drain-source: 600 V
- Corrente di drain: 6 A continua, 13.4 A impulsiva
- RDS(on) tipica: 670 mΩ
- Gate charge totale: 10 nC
- Pacchetto: DPAK (TO-252)
- Commutazione veloce: Rise time 4.1 ns, Fall time 8.8 ns
- Protezione Zener integrata
- 100% test avalanche
- Bassa resistenza d'ingresso del gate
Applicazioni
- Convertitori LLC e risonanti
- Convertitori PFC boost
- Alimentatori switching
Dati tecnici
| Parametro | Valore | Unità |
| Tensione drain-source (VDS) | 600 | V |
| Corrente di drain (ID) | 6 | A |
| Resistenza RDS(on) | 670 - 750 | mΩ |
| Gate charge totale (Qg) | 10 | nC |
| Capacità di ingresso (Ciss) | 273 | pF |
| Energia avalanche singola (EAS) | 95 | mJ |
| Temperatura operativa | -55 ~ +150 | °C |
| Package | DPAK | TO-252 |
| Marcatura | 9N60M6 | - |
