Marca: OK International

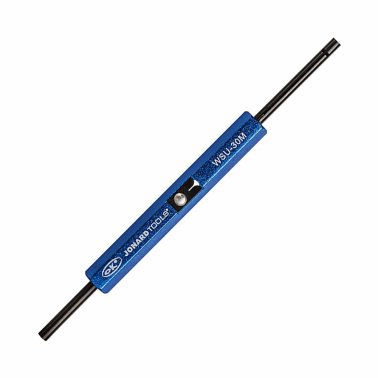

Wrappatore Manuale per filo AWG30 WSU-30M OK Industries

Art. #: 540WSU30

Disponibilità: disponibile
Quantità Prezzo IVA esclusa IVA inclusa*
1 Listino € 28,60 € 34,89
3 5% € 27,17 € 33,15
5 10% € 25,74 € 31,40
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente
Quantità

Wrappatore Manuale per filo AWG30 WSU-30M OK Industries

Il wrappatore WSU-30M wrappa, avvolge, svolge e taglia fili della sezione 30AWG. Tutto utilizzando un unico utensile. Questo lo rende ideale per essere utilizzato su banchi di lavoro o come utensile all'interno di un set di attrezzi per attività di assistenza e riparazione. E' adatto all'uso con pin terminali diagonali 0,025"x0,025" (0,63x0,63 mm) da 0,85 mm.

Specifiche tecniche

Wrap Type Modified
Wire Gauge 30 AWG (0.25 mm)
Maximum Insulation Diameter 0.021" (0.53 mm)
Terminal Hole Dia. 0.036" (0.91 mm)
Terminal Hole Depth 1.50" (38.1 mm)
Outside Diameter .125" (3.2mm)
Wrap Post Size 0.025" (0.63 mm)
Functions Wrap, Unwrap, and Strip
For Use With .025" (0.63 mm) square terminals on .100" (2.54 mm) center to center of the pins.
Features Provides 1.5 to 2 turns of insulation
Weight 0.076 lbs (34.47g)
UPC No. 811490011335



Maggiori informazioni nel datasheet del prodotto



Suggerimenti per l'utilizzo

Spelare circa 25 mm di isolante dal filo utilizzanto la lama al centro dell'utensile e inserire il conduttore nella punta di avvolgimento. Piegare quindi il filo a 90°, posizionando la punta sul pin terminale e iniziare l'avvolgimento ruotando l'utensile in senso orario. Il primo giro di un wire-wrap modificato include l'isolante come protezione contro le vibrazioni. Per svolgere il conduttore si posiziona la punta sulla connessione e si ruota in senso antiorario fino a rimuovere completamente il filo.
