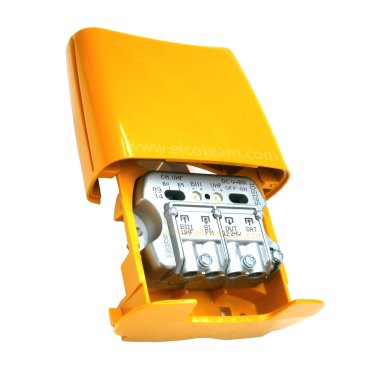

Televes 561501 amplificatore da palo 2 ingressi TV e 1 ingresso Sat
Art. #: 5815615
Disponibilità:
Prodotto obsoleto – Fuori produzione
Amplificatore da palo Televes 561501 della serie NanoKom dotato di 2 ingressi TV ed un ingresso SAT (solo inserimento) e della tecnologia USOS (User Selectable Output Signal), che permette all’utente di selezionare il livello di uscita desiderato permettendo all'amplifiatore di variare automaticamente il guadagno nel tempo, adattandosi alle variazioni del segnale in ingresso.
- Interruttore C60/C69 per selezionare il filtraggio del LTE.
- Interruttore ON/OFF per selezionare il passaggio DC.
- Figura di rumore molto bassa.
- Disegno ergonomico di dimensioni ridotte e di facile installazione.
- Sistema di connessione easyF
- Scatola ABS.
- Alimentabile a 12 o 24Vdc.
| Articolo | 561501 | ||||
| Ingressi / Bande | UHF/BIII | BI/FM | SAT | ||
| Intervallo di frequenze | MHz | 470-862 470-790* |
174-254 | 47-108 | 950-2150 |
| Guadagno (1) | dB | 29 | 20 | -2 | -2 |
| Livello uscita DIN45004B | dBμV | 107 | 105 | - | - |
| Intervallo di guadagno automatico | dB | 0-15 | 0-15 | - | - |
| Intervallo di regolazione Vout | dBμV | 0-12 | 0-12 | - | - |
| Livello di uscita autoregolato (10 canali DTT) | dBμV | 94 | - | - | - |
| Intervallo di regolazione del guadagno | dB | - | - | - | - |
| Figura di rumore | dB | 1,5 | 3,5 | - | - |
| Alimentazione | Vdc | 12-24 | |||
| Consumo di corrente | mA | 45 | |||
| Corrente max. ingressi (2) | mA | 40 | - | 300 | |
| Indice di protezione | IP | 23 | |||
| Dimensioni (L x A x P) | mm | 88 x 79 x 42 | |||
1 - il guadagno si riduce di 2dB se il filtro LTE è in ON.
2 - Selezionabile per l’ingresso mediante commutatore.
* - LTE ON
