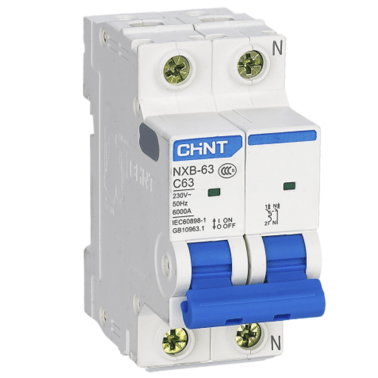

Chint NXB-63S/C10-1PN-4,5 Interruttore magnetotermico 1P+N 10A Curva C 4,5KA 2M
Art. #: 305296748
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 10,65 € | 12,993 € |
| 1 | Promo | 9,585 € | 11,6937 € |
Interruttore Magnetotermico Chint NXB-63S/C10-1PN-4,5 10A Curva C 4,5kA 2 Moduli
L'interruttore magnetotermico Chint NXB-63S/C10-1PN-4,5 è progettato per la protezione efficace di circuiti elettrici monofase con neutro, ideale per impianti residenziali e commerciali. Offre una corrente nominale di 10A con una curva di intervento tipo C, particolarmente indicata per carichi con correnti di spunto elevate come motori e trasformatori, prevenendo distacchi accidentali. Il dispositivo ha un potere di interruzione nominale di 4,5kA garantendo sicurezza in caso di cortocircuiti. Compatto e con soli 2 moduli DIN, funziona a una tensione nominale di 230V AC e frequenza 50/60Hz. Conforme alla normativa IEC/EN 60898-1, dispone di grado di protezione IP20. È compatibile con numerosi accessori come contatti ausiliari, di allarme e bobine di sgancio per applicazioni personalizzate.
Caratteristiche principali
- Tipo: Interruttore magnetotermico 1P+N
- Corrente nominale: 10A
- Curva di intervento: C (per carichi con elevate correnti di spunto)
- Potere di interruzione: 4,5 kA
- Numero di moduli DIN: 2
- Tensione nominale: 230 V AC
- Frequenza nominale: 50/60 Hz
- Grado di protezione: IP20
- Dimensioni: 81 x 36 x 78 mm
- Consumo per polo: 3 W
- Durata elettrica: 10.000 cicli
- Durata meccanica: 20.000 cicli
- Accessori compatibili: Contatti ausiliari AX-X1, contatti di allarme AL-X1, bobine SHT-X1, bobine UVT-X1, bobine OVT-X1, bobine OUVT-X1
Applicazioni
Indicata per impianti monofase residenziali e commerciali, questa serie NXB-63S protegge da sovraccarichi e cortocircuiti, gestendo efficacemente carichi induttivi grazie alla curva C.
| Caratteristica | Valore |
|---|---|
| Corrente nominale (In) | 10 A |
| Potere di interruzione (Icn) | 4,5 kA |
| Numero poli | 1P+N |
| Curva di intervento | C |
| Tensione nominale | 230 V AC |
| Frequenza | 50/60 Hz |
| Dimensioni (AxLxP) | 81 x 36 x 78 mm |
| Consumo per polo | 3 W |
| Grado di protezione | IP20 |
Codici prodotto: 305296748, 296748
Parole chiave: interruttore magnetotermico, Chint NXB-63S, 10A, curva C, 4,5kA, 1P+N, protezione circuito, interruttore automatico, protezione sovraccarico, protezione corto circuito, interruttore 2 moduli, impianti elettrici, elettricità, sicurezza elettrica, IP20, 230V, 50Hz, accessori interruttore, contatti ausiliari, bobine sgancio, bobine minima tensione, dispositivo protezione elettrica, normativa IEC, EN 60898-1, dispositivo monofase, corrente nominale 10 ampere.
