Marca: NXP

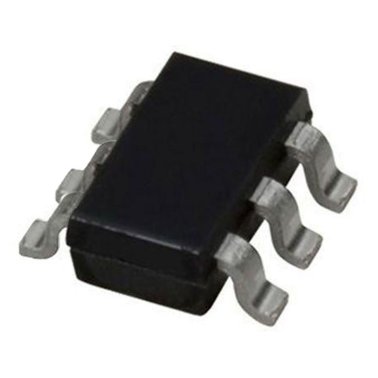

Nexperia PBLS4005Y,115 Transistor Digitale NPN + PNP TSSOP-6

Art. #: 210PBLS4005Y-115

Disponibilità: disponibile
Quantità Prezzo IVA esclusa IVA inclusa*
1 Listino € 0,31902 € 0,38920
1 Promo € 0,25522 € 0,31137
25 30% € 0,17865 € 0,21795
100 40% € 0,15313 € 0,18682
1000 50% € 0,12761 € 0,15568
3000 65% € 0,08933 € 0,10898
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente
Quantità

Transistor Digitale PBLS4005Y,115

Un transistor a giunzione bipolare (BJT) digitale è molto simile a un BJT per applicazioni generiche, tranne il fatto che è concepito per essere usato come un interruttore controllato a tensione o corrente. Spesso un BJT digitale ha resistori di polarizzazione costruiti nel contenitore per facilitare l'integrazione in un circuito permettendo di ridurre il numero dei componenti.I BJT digitali sono disponibili come singoli NPN, PNP o in pacchetti combinati con due o più dispositivi in varie configurazioni. Sebbene i transistor metallo-ossido-silicio a effetto di campo (MOSFET) siano più comunemente usati nelle applicazioni digitali, un BJT digitale è da preferire in alcuni circuiti speciali. Ad esempio, un'applicazione molto sensibile al rumore di commutazione, potrebbe risultare più adatta a un BJT digitale, che ha di natura una velocità di commutazione più bassa

Caratteristiche Principali

  • Configurazione: Dual Transistor
  • Polarità Transistor: NPN + PNP
  • Resistenza di ingresso tipica:47 kOhms
  • Tensione collettore-emettitore VCEO Max:50 V
  • Corrente continua collettore:100 mA, 500 mA
  • Corrente CC di picco collettore:100 mA
  • Rapporto di resistenza tipico:1
  • Guadagno in corrente CC hFE max:80
  • Stile di montaggio:SMD/SMT
  • Package/involucro:TSSOP-6

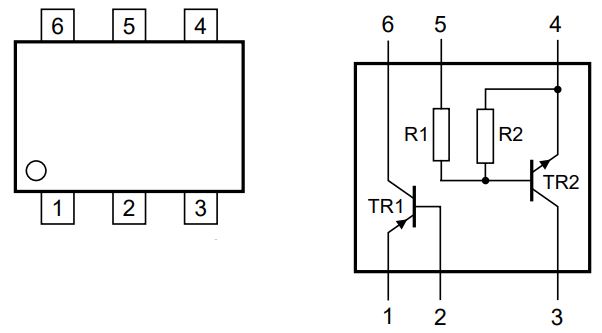

Diagramma e Pin Out

  1. Emettitore TR1
  2. Base TR1
  3. Uscita (Collettore) TR2
  4. GND (Emettitore) TR2
  5. Ingresso (Base) TR2
  6. Collettore TR1



Maggiori informazioni sono presenti nel datasheet del prodotto.
