Murata PLA10AS1030R7R2B Filtro AC Modo Comune
Art. #: 265PLA10AS1030R7
Disponibilità:
Prodotto obsoleto – Fuori produzione

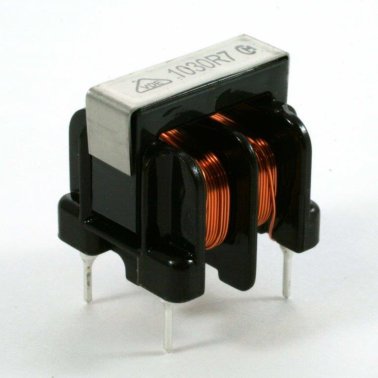

Murata PLA10AS1030R7R2B filtro EMI
Il filtro Murata PLA10AS1030R7R2B è un filtro di soppressione che permette di eliminare disturbi elettromagnetici in ingresso dalla linea di alimentazione o disturbi generati da apparecchiature elettroniche. Tipicamente per filtrare i disturbi in linee AC vengono impiegati induttanze a modo cumune, condenstaori di bypass, condensatori di linea. Le induttanze a modo comune è a soluzione migliore per sopprimere disturbi di modo comune. La scelta di induttanza di modo comune ha quindi un grande impatto sulla performance complessiva del filtro.
Specifiche Tecniche
- Induttanza di modo comune: 10mH
- Resistenza DC (Max.): 0,86 Ohm
- Corrente nominale: 0,7 Ampere
- Tensione nominale: 250VAC
- Resistenza di isolamento: 100 MOhm
- Dimensioni: 18 x 16 x 17,5 millimetri

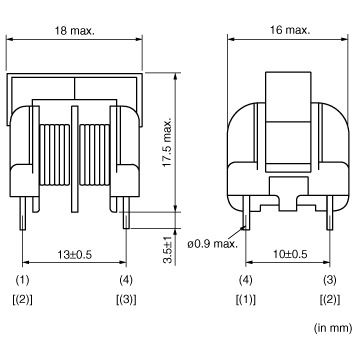

Dimensioni e Ingombri

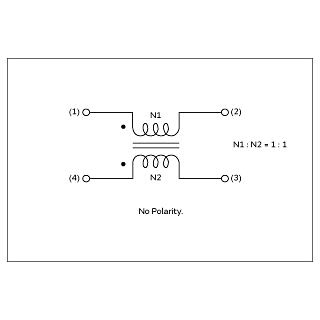

Circuito Equivalente
