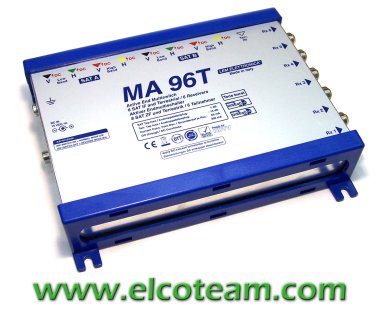

Multiswitch Attivo Terminale Dual Feed 6 utenze LEM MA96T
Art. #: 584MA96T
Disponibilità:
Prodotto obsoleto – Fuori produzione
MULTISWITCH IN CASCATA LEM 9 CAVI SERIE MA
Permettono la distribuzione in cascata del segnale SAT proveniente da 2 LNB (2 satelliti, 8 polarità) e del segnale digitale terrestre.
CARATTERISTICHE SERIE MA
- Presa DC per tele-alimentazione LNB
- Funzione A-B REVERSE
- Via di ritorno 5...100 MHz
- Marcatura ingressi con colori standard
- Isolamento SAT/TV Terr. > 45 dB
 |  |
CARATTERISTICHE LEM MA96T.jpg)
| CODICE | MA96T |
|---|---|
| Tipo | Terminale |
| Numero ingressi / uscite | 9/0 |
| Numero derivate | 6 |
| Banda passante IF-SAT | 950... 2150 MHz |
| Guadagno/perdita derivata | 1 dB |
| Perdita di passaggio IF-SAT | - |
| Isolamento cross-polare | >32 dB |
| Isolamento ingressi/uscite | >32 dB |
| Banda TV terrestre | 5... 860 MHz |
| Perdita via di ritorno (5... 100 MHz) | -15 dB |
| Perdita di passaggio TV | - |
| Perdita di derivazione TV | -15 dB |
| Separazione SAT/TV | >45 dB |
| Return loss min. | ≥12 dB |
| Livello di uscita max | 100 dBμV |
| Consumo max per utente | 65 mA |
| Dimensioni | 171 x 136 x 36 |
