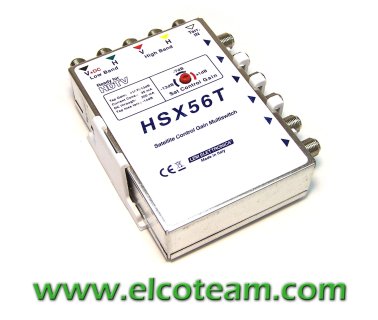

Multiswitch Attivo regolabile 6 utenze LEM HSX56T
Art. #: 584HSX56T
Disponibilità:
Prodotto obsoleto – Fuori produzione
MULTISWITCH IN CASCATA LEM 5 CAVI SERIE HS
 |
| La funzione Sat Control Gain permette la selezione di tre diversi livelli dell’uscita derivata dai multiswitch serie HS 5 cavi |
- Guadagno SAT regolabile a 3 step
- Alta sensibilità al tono 22Khz
- Isolamento SAT/TV Terr ≥ 50 dB
- Alimentazione LNB da ricevitore
- Basso assorbimento di corrente
- Slitta per fi ssaggio a parete
- Marcatura ingressi con colori standard
CARATTERISTICHE LEM HSX56T
- Tipo: Terminale attivo
- Numero ingressi / uscite: 5/0
- Numero derivate: 6
- Banda passante IF-SAT: 950... 2150 MHz
- Derivazione SAT: +1/-7/-13 dB
- Att. passaggio SAT: -
- Liv. max uscita SAT: 100 dBuV
- Separazione SAT/TV Terr: ≥ 50 dB
- Derivazione TV Terr: -14 dB
- Att. Passaggio TV Terr: -
- Perdita via di ritorno: -10 dB
- Isolamento polarità SAT: > 32 dB
- Return loss: > 10 dB
- Sensibilità Comm. 22Khz: 150 mV
- Assorbimento max: 35 mA
- Dimensioni: 122 x 88 x 34 mm
