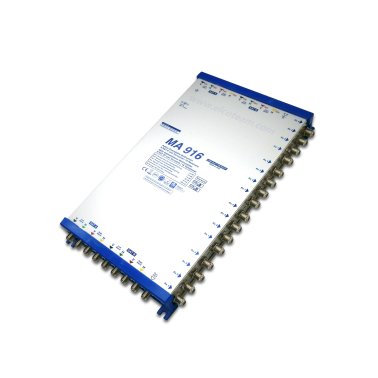

Multiswitch Attivo Dual Feed 16 utenze LEM MA916
Art. #: 584MA916
Disponibilità:
Prodotto obsoleto – Fuori produzione
MULTISWITCH IN CASCATA LEM 9 CAVI SERIE MA
Permettono la distribuzione in cascata del segnale SAT proveniente da 2 LNB (2 satelliti, 8 polarità) e del segnale digitale terrestre.
CARATTERISTICHE SERIE MA
- Presa DC per tele-alimentazione LNB
- Funzione A-B REVERSE
- Via di ritorno 5...100 MHz
- Marcatura ingressi con colori standard
- Isolamento SAT/TV Terr. > 45 dB
 |  |
ESEMPIO APPLICATIVO.jpg)
CODICE | MA916 |
|---|---|
Tipo | Passante |
Numero ingressi / uscite | 9/9 |
Numero derivate | 16 |
Banda passante IF-SAT | 950... 2150 MHz |
Guadagno/perdita derivata | -4,5 dB |
Perdita di passaggio IF-SAT | <8 dB |
Isolamento cross-polare | >32 dB |
Isolamento ingressi/uscite | >32 dB |
Banda TV terrestre | 5... 860 MHz |
Perdita via di ritorno (5... 100 MHz) | -20 dB |
Perdita di passaggio TV | <5 dB |
Perdita di derivazione TV | -20 dB |
Separazione SAT/TV | >45 dB |
Return loss min. | ≥12 dB |
Livello di uscita max | 100 dBμV |
Consumo max per utente | 65 mA |
Dimensioni | 171 x 310 x 36 |
