Marca: Altro

Kit CNC 3 assi scheda Base + scheda Nano compatibile + Driver

Art. #: 862CNCNANOSET

Disponibilità: disponibile
Quantità Prezzo IVA esclusa IVA inclusa*
1 Listino € 15,98 € 19,50
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente
Quantità

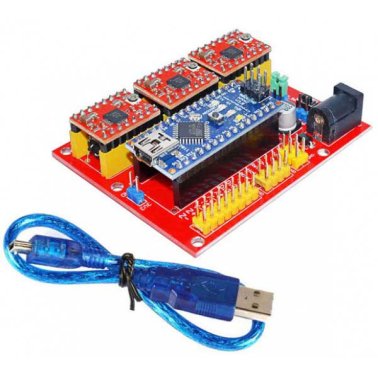

Set composto da una scheda base, tre driver per motori passo-passo con chip A4988 (in grado di controllare un motore passo-passo bipolare con corrente max. di 2 A), una board Arduino® Nano compatibile e un cavo USB-mini USB lungo circa 30 cm. Indicata Può essere utilizzato per controllare una piccola fresa CNC, una stampante 3D, ecc.

Compatibile con GRBL (Firmware open source che gira su un Arduino® e che trasforma i comandi G-code in segnali stepper), dispone di connettori per l’inserimento dei 3 driver con chip A4988 che consentono di pilotare fino a 3 motori passo-passo (assi X, Y, Z), connettore per l’inserimento della board Arduino® Nano o Arduino® Nano compatibile, pulsante di reset, uscita 3,3 e 5 volt, connettore per E-Stop e fine corsa assi (X-Y-Z).

Inoltre per ogni driver sono presenti 3 jumper che permettono di selezionare 5 modalità di controllo motore: passo, 1/2 passo, 1/4 di passo, 1/8 di passo e 1/16 di passo. Sul connettore I2C è possibile collegare un display LCD I2C o altri dispositivi che utilizzano l’interfaccia I2C.

N.B. la confezione non comprende i motori passo-passo.

Specifiche Tecniche

  • Alimentazione:
  • - tramite PLUG DC: da 7,5 a 12 VDC (jumper inserito su Mot_VOT_Sel)
  • - tramite piazzole Mot_VCC e Mot_GND: fino a 24 VDC (rimuovere jumper da Mot_VOT_Sel)
  • Board di controllo: Arduino® Nano compatibile
  • Compatibile con GRBL: Sì
  • Driver motori: 3 con chip A4988 (possono essere utilizzati anche i driver DRV8825 e compatibili)
  • Numero motori controllabili: 3
  • Connettori per E-Stop e fine corsa assi (X-Y-Z): Sì (passo, 1/2 passo, 1/4 di passo, 1/8 di passo e 1/16 di passo)
  • Pulsante di reset: Sì
  • Jumper per modalità di controllo motore: Sì
  • Dimensioni scheda base (mm): 72,20x59x13
  • Peso: circa 27 grammi
Codice prodotto: CNCNANOSET
