Marca: Elco

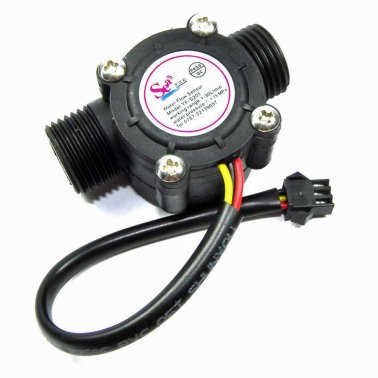

YF-S201 Misuratore di portata d'acqua ad effetto Hall

Art. #: 352YFS201

Disponibilità: disponibile
Quantità Prezzo IVA esclusa IVA inclusa*
1 Listino € 5,88 € 7,17
1 Promo € 5,586 € 6,815
3 5% € 5,3067 € 6,4742
5 10% € 5,0274 € 6,1334
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente
Quantità

YF-S201 Misuratore di portata per liquidi

Il misuratore ad effetto hall permette di misurale il flusso di un liquido ovvero il volume che passa attreverso il sensore in un determinato periodo di tempo. Il sensore fornisce un segnale in frequenza linearmente proporzionale alla portata. A seguito una tabella caratteristicha con i dati di flusso/frequenza:

Flusso Frequenza
120 litrli/ora 16 Hz
240 litrli/ora 32,5 Hz
360 litrli/ora 49,3 Hz
480 litrli/ora 65,5 Hz
600 litrli/ora 82 Hz
720 litrli/ora 90,2 Hz



Sostanzialmente la relazione tra frequenza e flusso è la seguente:

  • Flusso (litri//ora) = Frequenza (Hz) / 7,5

Altra corrispondenza tra il numero di impulsi e il volume è il seguente:

  • Volume liquido (litri) = Impulsi / 450

Caratteristiche Principali

  • Tensione di alimentazione: da 5V fino a 18V
  • Corrente: 15mA @5V
  • Segnale di uscita: 5V con logica TTL
  • Flusso minimo di 1 litro al minuto e flusso massimo di 30 litri al minuto
  • Temperatura di funzionamento da -25°C a +80°C
  • Accuratezza del ±10%
  • Pressione massima dell’acqua: 20Mpa
  • Rise time segnale di uscita 40ns, Fall time di 180ns
  • Connessione tubi da ½ con diametro interno di ¾ di pollice
  • Dimensioni (lunghezza, larghezza, altezza) di 6.4×3.5×3.5mm

Codici Prodotto: YF-S201, YFS201
