Motore Passo-Passo 42BYGHW811 NEMA17
Art. #: 64042BYGHW811
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | € 20,58 | € 25,11 |
| 1 | Promo | € 17,493 | € 21,341 |
| 3 | 5% | € 16,61835 | € 20,27439 |
| 5 | 10% | € 15,7437 | € 19,2073 |

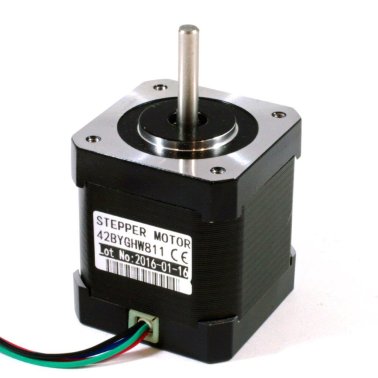

Motore Passo-Passo 42BYGHW811 NEMA17
I motori passo-passo sono diversi dai classici motori a corrente continua, in quanto devono essere alimentati a corrente pulsata per generare un incremento di posizione fisso. Questo significa che non si possono semplicemente collegare ad un alimentatore per il loro funzionamento, ma hanno altri vantaggi, come il posizionamento preciso, ed una elevata coppia ai bassi regimi.
Questo motore è un NEMA17 in grado di erogare una coppia di 4,8Kg-cm e di generare angolo spostamento di passo 1,8°. Lo schema di collegamento mostra come collegare i cavi del motore per produrre una rotazione in senso orario incrementando la posizione la posizione. Per la rotazione in senso antiorario, invertire i fili rossi e blu.
Dati Tecnici
- Coppia statica: 4.8 Kg/cm (47 N/cm)
- Albero: 5 mm
- Tensione nominale: 3.1 Volt
- Angolo di Passo: 1.8°
- Corrente nominale: 2.5 A
- Numero dei Fili: 4 conduttori colorati
- Lunghezza Fili: 49 cm
- Peso: 340 grammi
