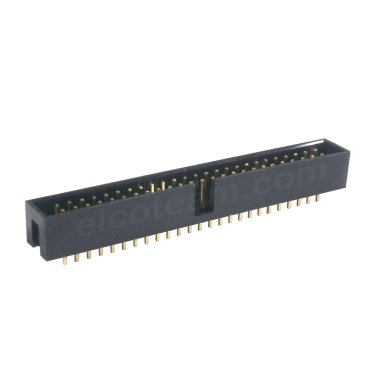

Connettore Maschio 50 poli Verticale da PCB passo 2,54 mm per prese IDC
Art. #: 325CSWS50E
Disponibilità:
non disponibile
Connettore Maschio 50 poli Verticale da PCB passo 2,54 mm per prese IDC
Connettore verticale filo scheda 50 vie da circuito stampato per connettori femmina IDC a perforazione di isolante.
Molto utilizzato in elettronica ed elettrotecnica per realizzare connessioni di tipo scheda-scheda utilizzando cavi flat a perforazione di isolante (IDC insulation-displacement contact).
Il passo standard di 2,54mm (1/10") facilita l'assemblaggio con pcb standard e con piastre preforate. Alcune versioni come la 40 pin (20+20) e la 34 (17+17) sono utilizzate anche nel settore informatico per connessioni parallele tra hard-disk (IDE) o il floppy reader e la motherboard.
Caratteristiche
- N. contatti: 50 (25+25)
- Passo: 2,54 mm (1/10")
- Materiale corpo: termoplastica isolante UL94V
- Materiale contatti: ottone dorati
- Colore: nero
- Resistenza di contatto: 20mΩ
- Resistenza di isolamento: 1000MΩ
- Tensione di test dielettrico: 500 VAC RMS (1 minuto)
- Larghezza A: 71,10
- Larghezza B: 68,90
- Larghezza C: 60,96
- Altezza E: 3,10
Dimensioni ed ingombri
