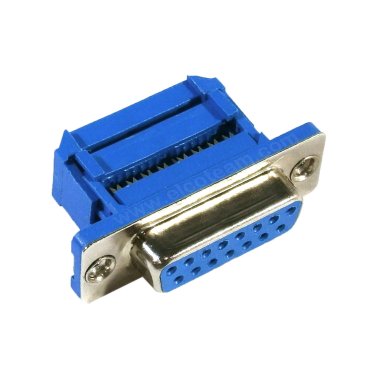

Connettore D-Sub 15 poli Femmina per Cavo Flat

Connettore D-Sub 15 poli Femmina per Cavo Flat

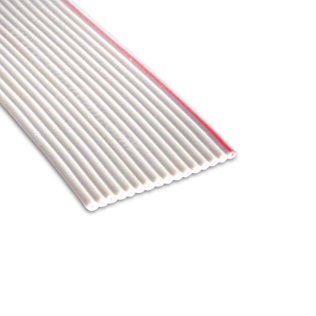

Presa femmina D-Sub 15 pin per cavo IDC a perforazione di isolante per cavi flat (ribbon cable) disponibili in diverse larghezze a seconda del numero di conduttori (da 10 fino a 64 poli). I cavi flat sono largamente usati in elettronica per la trasmissioni dati e rappresentano il metodo di connessione scheda-scheda più economico ed efficace.

Il montaggio di tipo  (IDC Insulation-displacement contact) consente un sicuro assemblaggio del cavo senza la necessità di utensili particolari: con una leggera pressione esercitata sul retro del connettore, il codolo di ciascun contatto (già in posizione) penetra nell'isolante del cavo flat entrando in contatto direttamente con il conduttore interno del polo.

CARATTERISTICHE

• N. contatti: 15 (8+7)
• Formato: D-Sub 15 pin
• Resistenza di contatto: 30mΩ
• Resistenza di isolamento: 1000MΩ
• Tensione di test dielettrico: 500 VAC RMS (1 minuto)
• Larghezza A: 17,78 mm
• Larghezza B: 39,14 mm
• Larghezza C: 33,32 mm
• Larghezza D: 24,66 mm
• Larghezza E: 27,37 mm

DIMENSIONI E INGOMBRI
