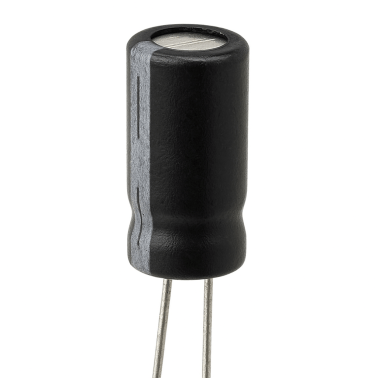

Condensatore elettrolitico Samwha 100µF 63V 105°C 8x12mm passo 3.5mm
Art. #: 124100UF63TSMW
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 0,2877 € | 0,350994 € |
| 1 | Promo | 0,25174 € | 0,307123 € |
| 10 | 10% | 0,22657 € | 0,276415 € |
| 50 | 20% | 0,20139 € | 0,245696 € |
| 100 | 30% | 0,17622 € | 0,214988 € |
| 300 | 50% | 0,12587 € | 0,153561 € |
Condensatore Elettrolitico Samwha 100µF 63V Ø8x12mm
Descrizione
Condensatore elettrolitico in alluminio della serie RDD di Samwha, progettato per applicazioni generiche ad alte prestazioni. Offre un'elevata capacità volumetrica (CV), lunga durata e resistenza alle alte temperature. Adatto per circuiti generali, filtraggio, alimentatori e schede elettroniche. Conforme alla direttiva RoHS e resistente ai solventi.
Caratteristiche principali
- Capacità: 100 µF
- Tensione nominale: 63V
- Dimensioni: Ø8 x 12 mm
- Passo terminali: 3.5 mm
- Temperatura operativa: -55°C ÷ +105°C
- Tolleranza capacità: ±20%
- Corrente di leakage max: 0.01CV o 3µA (dopo 2 minuti)
- Fattore di dissipazione tanδ: max 0.10 (a 120Hz, 20°C)
- Resistenza a basse temperature: Z-25°C / Z+20°C ≤ 2, Z-40°C / Z+20°C ≤ 3
- Durata di vita: 2000 ore a 105°C
- Comportamento in shelf life: invariato dopo 1000 ore senza carico
- Serie: RDD (Upgrade - Wide Temperature Range)
- Involucro miniaturizzato: sleeve isolante con terminali in rame stagnato
- Tipo: Condensatore Elettrolitico Miniaturizzato
- Conformità: RoHS
Dati tecnici
| Parametro | Valore |
|---|---|
| Codice | RD1J107M0811MBB |
| Capacità | 100 µF |
| Tensione nominale | 63 V |
| Diametro x Altezza | 8 x 12 mm |
| Passo terminali | 3.5 mm |
| Temperatura operativa | -55 ÷ +105 °C |
| Tolleranza capacità | ±20% |
| tanδ @ 120Hz, 20°C | 0.10 max |
| Leakage current | 0.01CV o 3μA (2 min) |
| Resistenza a bassa temp. | 2 / 3 (Z-25°C/Z+20°C - Z-40°C/Z+20°C) |
| Durata | 2000h @ 105°C |
| Montaggio | Radiale (THT) |
| Componente | Condensatore elettrolitico miniatura |
Codici prodotto
124100UF63TSMW, RD1J107M0811MBB, 075925
