Marca: Chauvin Arnoux

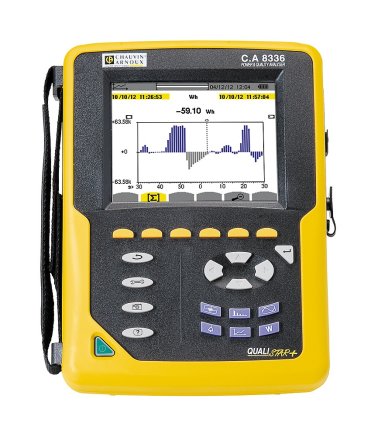

Chauvin Arnoux C.A 8336 Analizzatore di Power Quality Qualistar+ con pinze MiniFlex

Art. #: 560CA8336MA

Disponibilità: disponibile
Quantità Prezzo IVA esclusa IVA inclusa*
1 Listino € 2.999,00 € 3.658,78
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente
Quantità

Chauvin Arnoux C.A 8336 Analizzatore di Power Quality Qualistar+ con pinze MiniFlex

Dotato di un display TFT grafico a colori (320 x 240) il Qualistar+ C.A 8336 permette di ottenere in modo semplice e rapido la situazione delle principali caratteristiche della rete elettrica. Maneggevole e compatto il C.A 8336 visualizza in tempo reale le forme d'onda dei 5 ingressi in tensione e 4 ingressi in corrente.
I sensori di corrente non appena connessi allo strumento vengono automaticamente riconosciuti (sistema Plug & Play): é così possibile collegare diversi tipi di sensori contemporaneamente ed impostare la configurazione dei rapporti ottenendo una lettura diretta delle misure.
La facilità d'uso dei Qualistar+ si adatta alle applicazioni in campo: le molteplici funzionalità rendono il Qualistar+ C.A 8336 polivalente e adatto alle applicazioni in sicurezza fino a 1.000V Cat.III, e 600V Cat.IV

L’esperienza del Qualistar CA8336, Performances assicurate:

  • 5 ingressi tensione e 4 ingressi corrente
  • Modalità Inrush su 10 minuti
  • Calcolo di potenza deformante
  • Visualizzazione in tempo reale di forme d'onda, armoniche, potenza e registrazioni.
  • Registrazione di eventi e allarmi
  • Registrazione dell'andamento di diversi parametri.
  • Modalità transitori (7 μs) e flicker
  • Misura tutti i parametri di tensione, corrente e potenze utili fino alla diagnostica completa di un impianto elettrico
  • Tutti i bilanci di potenza necessari all’elaborazione di una diagnostica di efficacia energetica
  • Cattura e registra simultaneamente tutti i parametri, transitori, allarmi e forme d’onda
  • Una semplicità d’impiego consolidata
  • Conforme 600 V CAT IV e 1000 V CAT III

Maneggevole e adatto per ogni utilizzo

Destinati ai servizi di controllo e di manutenzione degli edifici industriali o amministrativi, i Qualistar permettono di ottenere un’immagine istantanea delle principali caratteristiche qualitative della rete elettrica. Maneggevoli e precisi, questi apparecchi propongono anche numerosi valori calcolati e varie funzioni di trattamento.
CA8336_hilights_cut

Caratteristiche principali

  • Tensione e corrente TRMS AC+DC, frequenza
  • Potenze: W, VA, var, DF, THD, cos φ, tan φ
  • Energie: Wh, varh, VAh, VADh, , BTU, TEP, toe, Joule
  • Armoniche: dal grado 0 al grado 50, fase
  • Transitori: fino a 210
  • Flicker (Pst e Plt)
  • Registrazione di una selezione di parametri su un campionamento: da 2 settimane a diversi anni
  • Allarmi: fino a 10.000 di 40 tipi diversi
  • Rilevazione Peak
  • Rappresentazione vettoriale
  • Grado di protezione IP53 / IK08
  • Interfaccia di comunicazione: USB
  • Dimensioni e Peso: 240 x 180 x 55 mm - 1,9 Kg.

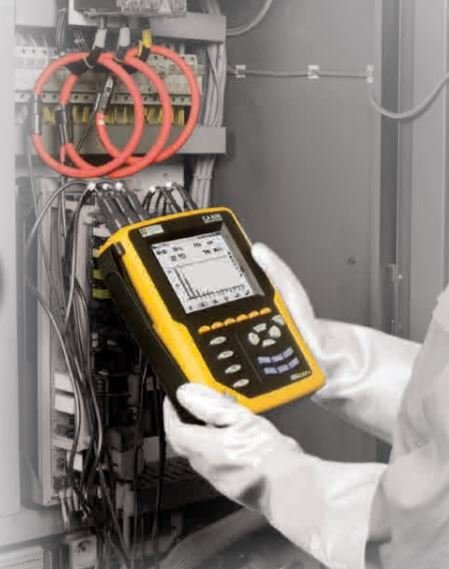

ca8336_man

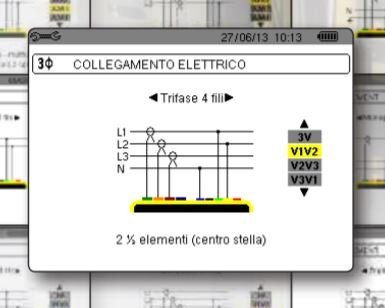

Varietà di Collegamenti

I Qualistar sono indicati alle applicazioni su ogni tipo di rete elettrica, dalla più semplice alla più complessa: monofase, bifase, trifase con o senza neutro, ogni tipo d’impianto elettrico 2, 3, 4 e 5 fili, metodo 2 wattmetri, ARON,  2 elementi ½ ecc.

Flicker a breve o lungo termine

Il flicker, o sfarfallio della luce (termine adottato dalla norma IEC/EN), caratterizza variazioni di tensione, che causano per esempio, fluttuazioni sull’illuminazione.

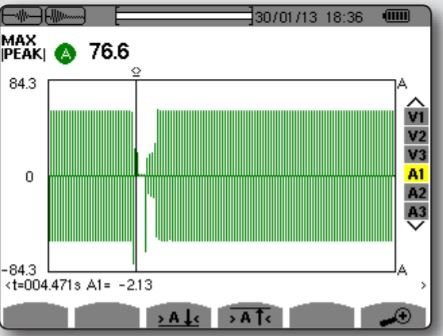

Inrush più lungo.. su 10 minuti!

L’Inrush (o corrente di chiamata) corrisponde alla massima corrente d’ingresso assorbita da un dispositivo elettrico quando è sotto tensione. Questa misura permette il corretto dimensionamento dell’impianto elettrico.
ca8836_as1
ca8836_as3
ca8836_as2
La facilità d'uso dei Qualistar+ si adatta alle applicazioni in campo. Le molteplici funzionalità rendono il Qualistar+ C.A 8336 polivalente e adatto alle applicazioni in sicurezza fino a 1.000V Cat.III, e 600V Cat.IV. Le misure vengono realizzate con l'ausilio di due software: PAT e Dataview® in opzione


In dotazione con il kit

  • Kit di 5 cavi 3 metri per i collegamenti voltmetrici
  • Kit di 5 pinze coccodrillo
  • Kit 4 captatori MiniFlex MA193 (da 100mA a 10.000A)  lunghezza 250mm - (diametro misura 70mm)
  • Set 12 anelli identificativi colorati
  • Film protezione anti-graffio schermo
  • Software di acquisizione dei dati (PAT)
  • Cavo di connessione USB
  • Batteria NiMH da 4000mAh + alimentatore da rete
  • SD Card da 2Gb
  • Borsa di trasporto degli accessori e dell’apparecchio
  • Certificato di verifica
  • Istruzioni d’uso su CD in 5 lingue
