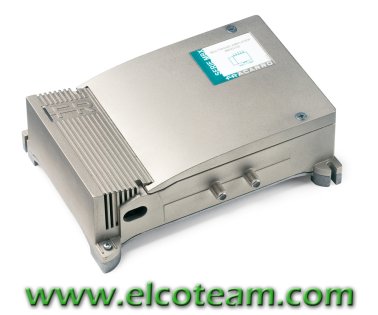

Centralino terrestre Fracarro MBX5551
Art. #: 581MBX5551
Centralini multingressi per amplificare e miscelare il segnale proveniente da diverse antenne. Sono dotati di contenitore in metallo presso fuso completamente schermato con connettori F. Amplificazione separata delle bande VHF e UHF per la versione 119dBμV, amplificazione push-pull per la versione 124dBμV. L’alto guadagno e l’elevato livello di uscita li rendono ideali per l’impiego in impianti centralizzati di medie-grandi dimensioni. Coperchio con viti impedibili. Compatibili con i segnali DTT in modulazione COFDM.
CARATTERISTICHE
- Amplificazione separata delle bande VHF e UHF
- Alimentatore switching ad alto rendimento e bassi consumi
- Elevato livello di uscita
- Presa test -30dB disponibile su tutti i modelli
- Telealimentazione disponibile in ogni ingresso, 100 mA totali
- Bassa figura rumore
- Completamente schermato
- Installazione facile e veloce
- Regolazioni poste all’interno per evitare manomissioni da terzi
CARATTERISTCIHE SPECIFICHE
- Codice Fracarro: 235015
- Ingressi: n. 5
- Uscite: n. 1
- Ingresso 1: Banda FM
- Banda passante: 88÷108 MHz
- Guadagno: 34 dB
- Regolazione guadagno: 20 dB
- Figura di rumore: 5 dB
- Massimo livello d’uscita: 116 dBμV
- Banda passante: 88÷108 MHz
- Ingresso 2: Banda: I
- Banda passante: 47÷68 MHz
- Guadagno: 34 dB
- Regolazione guadagno: 20 dB
- Figura di rumore: 5 dB
- Massimo livello d’uscita: 116 dBμV
- Massimo livello d’uscita solo DTT: 123 dBμV
- Ingresso 3: Banda III
- Banda passante: 174÷230 MHz
- Guadagno: 34 dB
- Regolazione guadagno: 20 dB
- Figura di rumore: 5 dB
- Massimo livello d’uscita: 116 dBμV
- Massimo livello d’uscita solo DTT: 123 dBμV
- Ingresso 4: Banda UHF
- Banda passante: 470÷862 MHz
- Guadagno: 32 dB
- Regolazione guadagno: 20 dB
- Figura di rumore: 8,5 dB
- Massimo livello d’uscita: 119 dBμV
- Massimo livello d’uscita solo DTT: 126 dBμV
- Ingresso 5: Banda: UHF
- Banda passante: 470÷862 MHz
- Guadagno: 32 dB
- Regolazione guadagno: 20 dB
- Figura di rumore: 8,5 dB
- Massimo livello d’uscita: 119 dBμV
- Massimo livello d’uscita solo DTT: 126 dBμV
- Banda passante: 470÷862 MHz
- Telealimentazione: 12V, 100mA max
- Tensione di alimentazione: 220-230V 50-60Hz
- Consumo: 8,5W
- Connettori: tipo F femmina
- Dimensioni: 107×60×95mm
- Temperatura di lavoro °C -10 ÷ +55
- Protezione IP: IP20
- Standard di conformità: EN 50083-2 (89/336/EEC-EMC)
